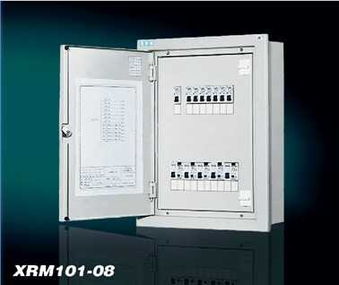

低压配电箱XRM101-08 结构、功能与应用解析

低压配电箱是现代电力系统中不可或缺的基础设备，负责电能的分配、控制与保护。其中，XRM101-08型配电箱作为一款常见且应用广泛的型号，在各类建筑、工业和商业场所中扮演着重要角色。本文将对其结构特点、核心功能以及典型应用场景进行详细解析。

一、 结构与型号含义

XRM101-08型配电箱的型号通常遵循一定的命名规则：

• “XRM”：一般指嵌入墙体安装的照明配电箱（箱体材料可能为钢制或工程塑料）。
• “101”：常代表该系列产品的设计序号或特定型号系列。
• “08”：通常表示该配电箱的出线回路数，即箱内可安装8个独立的出线开关（如微型断路器MCB）回路。这是一种非常常见的配置，能满足中小规模的用电单元需求。

其箱体结构紧凑，多为封闭式设计，前门可开启便于操作和维护。内部配有标准的安装导轨（如DIN导轨），用于固定安装微型断路器、漏电保护器等电器元件，并设有专用的零线（N）和地线（PE）接线排，确保接线整齐、安全可靠。

二、 核心功能与组成

1. 电源接入与总控：配电箱上部通常设有总进线开关（如隔离开关或带过载保护的小型断路器），用于接入来自上级配电系统的电源，并实现对整个箱体的通断控制。
2. 电能分配：这是其主要功能。通过内部的多个出线回路断路器，将总电源安全、有序地分配到各个独立的用电支路，如照明、插座、空调或特定设备。
3. 过载与短路保护：每个出线回路都装有微型断路器（MCB），当相应线路发生短路或过载时，能迅速自动切断故障电路，防止事故扩大，保护线路和设备安全。
4. 漏电保护（可选）：可以根据需要，在总路或特定支路（如插座回路）加装漏电保护器（RCD），防止人身触电和电气火灾。
5. 计量与指示（可选）：部分型号可配置电能表，用于计量该配电箱下属的总用电量；指示灯则可显示电源状态。

三、 典型应用场景

XRM101-08配电箱因其8回路的适中容量，非常适合以下场合：

• 住宅楼宇：作为每户家庭的入户配电箱，分配控制室内照明、普通插座、空调、厨房及卫生间等各个回路。
• 小型商业店铺：如便利店、咖啡馆、小办公室等，用于分配照明、招牌、办公设备及POS机等用电。
• 工业场所的局部配电：在工厂车间内，可作为某个区域或单台大型设备的控制分配单元。
• 公共建筑中的独立单元：如学校的一间教室、酒店的一个客房套间等。

四、 选型与安装注意事项

1. 容量匹配：选型时需根据总计算负荷和支路负荷，选择合适的进线开关和出线断路器的额定电流。
2. 回路规划：合理规划8个回路，通常建议照明、插座、空调、厨卫等大功率设备分开独立控制，并确保有备用回路。
3. 安装环境：应安装在干燥、通风、无腐蚀性气体、便于操作和检修的位置。安装时必须由专业电工操作，确保接线牢固，相序正确，接地可靠。
4. 安全规范：必须严格遵守国家及地方的电气安装规范，箱门应保持完好并关闭，防止误触带电部件。

###

XRM101-08低压配电箱以其结构合理、功能实用、安装灵活的特点，成为低压配电网络末端的可靠节点。正确选择、安装和维护此类配电箱，是保障用电安全、实现电能精细化管理的基础。在实际应用中，用户应根据具体需求和专业电工的建议，进行合理配置与使用。
